機動雷達載車進入陣地展開時,對載車平臺的水平度及支撐腿承載有較高要求,稱重傳感器作為檢測載車調平支撐 腿著地狀況的敏感器件,對保障安全、穩定調平至關重要。文中基于稱重傳感器的檢測原理，闡述了地磅稱重傳感器在雷達載 車全自動調平中的作用。通過全自動調平中調平腿的動態承載圖表，分析類比了調平腿的受力狀況。同時，描述了稱重 傳感器的靜態承載檢測功能,提供了應用稱重傳感器消除由于各種原因?qū)е抡{(diào)平腿虛支撐現象的解決方案。

0.引言

實現雷達載車平臺的快速調平及可靠穩定支撐是 機動雷達對載車的基本需求。隨著雷達機動性要求的 提高,全自動調平及全智能檢測已被廣泛地應用于雷 達載車平臺的控制中。如何實現全自動調平中的著地 檢測、如何避免調平過程中的調平腿虛支撐現象、如何 解決由各種原因?qū)е碌钠脚_支撐不穩定等問題日益突 出。以往基于電流或油壓檢測等手段實現的調平腿狀 態檢測多為動態檢測,盡管通過軟硬件的多重復合判 據可實現全自動調平，但始終無法可靠解決著地檢測 的一致性問題及調平過程、調平結束后的調平腿虛支 撐問題。而采用稱重傳感器作為壓力檢測器件，通過 對各調平腿的受力測控，較好的解決了調平過程中的 靜、動態承載問題,并能及時發現載車調平腿支撐異常 情況,提高了全自動調平的可靠性及快速性。

1.稱重檢測原理

稱重傳感器按照轉換方法分為光電式、液壓式、電應變式等,其中以電阻應變式使用最廣。本文所述的 稱重傳感器為電阻應變式,是根據力-電轉換原理,將 非電量轉換為電量的一種檢測器件。

稱重傳感器承載時彈性體（彈性元件或敏感梁） 在外力作用下產生彈性變形,使粘貼在其表面的電阻 應變片（轉換元件）隨同產生變形，電阻應變片變形 后，其阻值將發生變化,相應的測量電路把這一電阻變 化轉換為電信號（電壓或電流）,從而完成將外力變換 為電信號的過程。

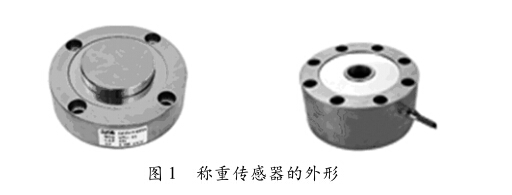

稱重傳感器外形如圖1所示，一般安裝在調平 腿底部，它與調平腿之間通過設計專門的結構件連 接，保證加載作用線與傳感器的受力軸線重合，克服 調平腿支撐時引入的傾斜載荷和偏心載荷對計量特 性的影響。

2.稱重檢測在全自動調平中的作用

2.1完成著地檢測

完成調平腿著地檢測，是全自動調平的先決條件。 雷達載車抵達陣地時調平腿均處于收攏狀態，進行全 自動調平控制時,首先伸出調平腿使其著地并可靠承 載,然后進行調平控制。對于采用液壓控制的載車自 動調平系統,以往多采用油壓完成著地檢測;對采用電 機控制的載車自動調平系統，以往多采用電流完成著 地檢測，二者均為間接檢測。對于由于調平腿結構、溫 度等因素造成的檢測值增加等問題,無法排除區分,易 造成誤判⑵。而稱重檢測為直接測量方式，可直接檢 測各調平腿的承載狀況，對不同載重的車輛通過設置 相應閥值可實現調平腿著地的可靠檢測。

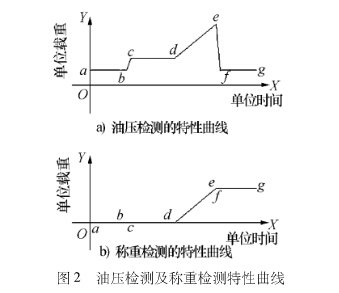

以液壓控制模式為例，圖2為油壓檢測和稱重檢 測的特性曲線比較。圖2a)所示為調平腿著地時的油 壓值變化,調平腿未工作時U -6)油壓及空行程時（c 油壓值為非零；調平腿著地并承載后U-e),油 壓值急劇增加；當停止腿伸控制時（e之后）油壓值徒 降。因此，油壓檢測為動態檢測,一旦停止調平腿運動 將無從獲取調平腿承載狀況，電動控制模式的電流檢 測也是如此。

2. 2優化調平策略

由于載車形式的不同（整車或半掛車）、傳感器設 置的差異（一個或多個）、控制模式及方式的選擇（液 壓或電機控制），全自動調平策略多種多樣，有基于經 典控制算法的、也有基于現代模糊控制理論的。但無 論哪種控制法,均是對調平腿實施控制,通過對相應調 平腿的伸縮控制,使雷達載車平臺趨于水平,從而達到 精度要求。

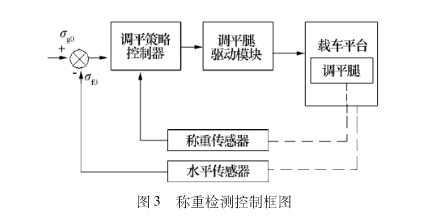

在對調平腿實施控制時,將稱重傳感器的值作為 控制內環,如圖3所示。在調平腿的伸縮控制中，可實 時監測調平腿承載狀況，并保證調平腿承載在設定范 圍內。在實際控制中，如果收縮調平腿導致該調平腿 承載小于最低閥值,則停止該調平腿的收縮，轉而控制 其伸出或其他調平腿的伸縮，由于平臺的相關性及控 制的收斂性,這種控制將導致小承載的調平腿受力增 加；同樣道理,在控制中如果伸出調平腿導致該調平腿 承載高于最高閥值,則停止該調平腿伸出，轉而控制其 收縮或其他調平腿的伸縮，這種控制將導致大承載的 調平腿受力減少。

圖2b)為調平腿著地時的稱重值變化，調平腿未 工作及空行程時（a - d)稱重檢測為零；調平腿著地并 承載后（d - e),稱重值急劇增加，可取曲線上升段某 值作為著地檢測判據;此時停止調平腿伸出（e之后）, 調平腿承載值不會消失。

對于液壓控制模式，由于液壓器件的離散性及調 平腿空行程油壓值較大，若某調平腿空載油壓大于所 取閥值,將造成著地誤判。因此,必須對各油壓檢測值 進行補償,控制的一致性較差。而采用稱重傳感器這 種直接的力檢測器件進行著地檢測，可直接獲取調平 腿承載,控制的可靠性及一致性較好。

這種加入內環的動態控制將使調平后的調平腿承 載滿足設計要求，且有效避免了調平過程中及調平結 束后的調平腿虛支撐現象。

由于增加了調平腿承載范圍限定，消除了調平腿 的承載超限問題，這種控制也將有利于延長調平腿的 使用壽命。

2.3油壓檢測及稱重檢測實例比較

以4調平腿實現雷達載車調平的液壓控制模式為 例，雷達載車平臺中心采用水平儀,平臺尾梁處采用單 軸的傾斜儀,對于凸凹不一的地基工況,按照以下流程 進行調平:調平腿油壓著地檢測—基于水平度變化的 調平腿依次進行著地檢測—抬高載車平臺—平臺大跨 度側水平度過零—模糊調平控制策略—調平腿虛支撐 檢測—全自動調平結束。

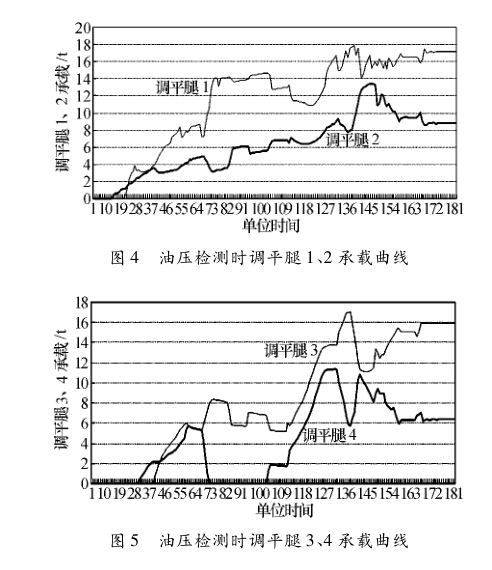

采用油壓檢測調平的調平腿承載曲線如圖4、圖5 所示。

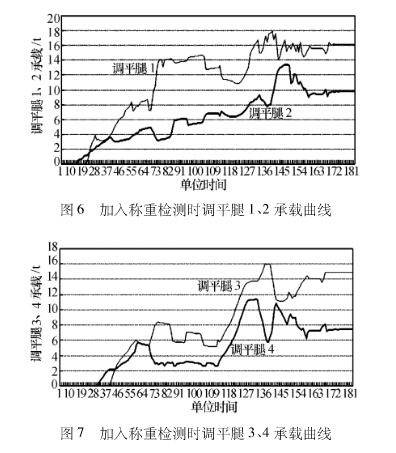

加入稱重傳感器時內環控制的調平腿承載曲線如 圖6、圖7所示。

比車父圖4~圖7可見.a)米用油壓檢測調平結束 后各調平腿均有承載,不存在虛支撐現象,但調平腿4 在調平過程中出現了虛腿現象（圖5腿4承載曲線的 64 ~91段），而加入稱重傳感器內環控制后，調平腿均 無虛腿現象發生;b)加入稱重傳感器內環控制后，調 平腿3的最大承載減少（圖5、圖1中腿3承載曲線的 127 ~ 136 段）。

圖4~圖7的曲線是為獲得比較結果而采用相同

的控制流程時所生成的曲線。實際上采用了稱重傳感 器后，無需依次對調平腿進行著地再檢測,此項可節約 調平時間約12 s;調平結束后也無需同步同位移伸出 調平腿進行撐實的動態檢查，此項可節約調平時間約 4 s,因此米用稱重傳感器可減少調平時間是顯而易見 的。同時由于采用了內環的動態控制，各調平腿承載 范圍受控,控制策略得以極大優化。調平結束后，各調 平腿承載趨于均衡。

3.稱重檢測在靜態承載檢測中的應用

由于機動雷達工作時陣地的條件差異較大，雷達 載車工作時，由于地基沉陷引發的調平腿承載變化可 導致調平腿虛支撐現象發生，從而使載車水平度發生 波動、載車的支撐性能減弱，嚴重時將影響雷達整體的 性能指標及結構傳動件的壽命。因此，實時檢測各調 平支撐腿的承載狀況，有利于及時發現和消除虛支撐 現象,保障雷達設備可靠運行。

靜態承載的檢測是油壓、電流等動態檢測無法完 成的，必須依賴稱重傳感器。

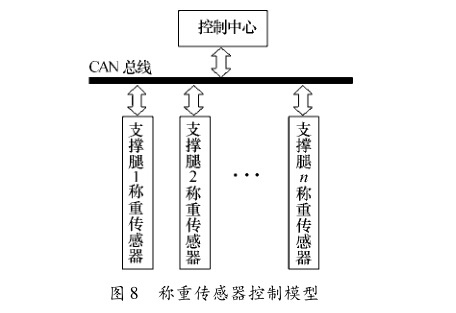

目前,稱重傳感器產品多為模擬量輸出，可對其輸 出量進行A/D轉換,并采用CAN等總線模式進行控 制,如圖8所示，各調平支撐腿稱重傳感器均掛接于 CAN總線上,控制中心通過總線實時獲取各支撐腿承 載信息H ,當承載發生問題時及時報警，并采用人工 干預方式重新?lián)螌?shí)調平腿或重新進行調平。

4.結束語

將地磅稱重傳感器應用于機動雷達載車調平腿控制, 極大地優化了全自動調平控制策略，解決了全調平過 程中的調平腿虛支撐問題，其靜態檢測功能有利于及 時消除由于地基沉陷導致的虛支撐現象，較好地實現 了機動雷達載車對支撐性能的要求。因此，它在機動 雷達載車調平系統中使用，具有廣泛的應用前景。
