本文簡單介紹了四線制、六線制稱重傳感器的區別及優缺點，以及使用過程中的出現的故障排查 心得和經驗。

稱重傳感器是一種將質量信號轉變?yōu)榭蓽y(cè)量的電信 號輸出的裝置。由稱重傳感器配套制作的各種計量設備 現巳廣泛地應用于各行各業中，實現了對所需計量物料 的快速、準確的稱重，配套稱重儀表及電控柜，實現了計 量過程全自動化，運用于原料、水泥配料系統、成品出廠 等地方，在水泥行業巳成為過程控制的一種必需設備。

1.稱重傳感器的工作原理

稱重傳感器是計量設備的核心部件，水泥行業選用 的稱重傳感器多為電阻應變式稱重傳感器，它的工作原 理為：彈性體（彈性元件，敏感梁）在外力作用下產生彈 性變形，使粘貼在他表面的電阻應變片（轉換元件）也 隨同產生變形，電阻應變片引變形后，它的阻值將發生 變化（增大或減小），再經相應的測量電路把這一電阻 變化轉換為電信號（電壓或電流），從而完成了將外力變 換為電信號的過程。

2.四線制、六線制稱重傳感器的區別及優缺點

稱重傳感器可以采用兩種不同的輸入、輸出接線方 法，一種是四線制接法，另一種是六線制接法。

四線制：激勵正，激勵負，信號正，信號負。

六線制：激勵正，反饋正，激勵負，反饋負，信號正，信號負。

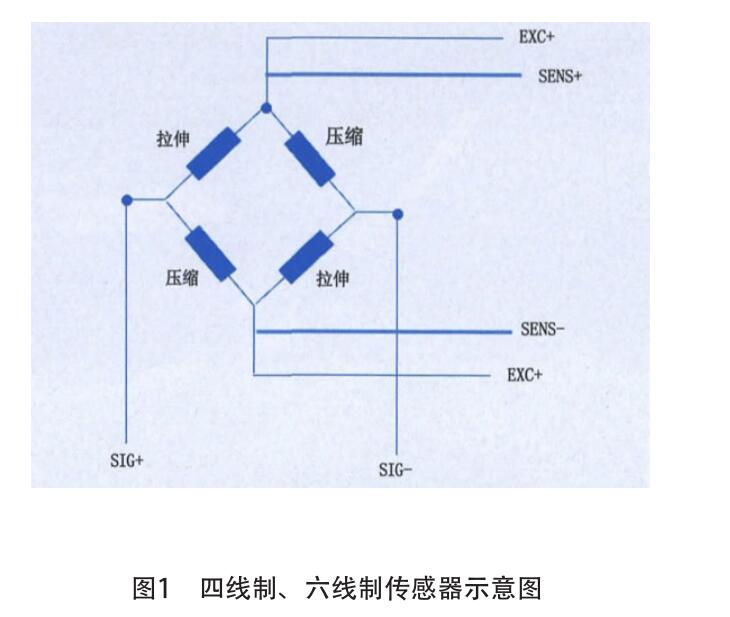

對于四線制傳感器，只有圖1細線所示的4個電纜， ?11抵其中EXC+和EXC-是稱重模塊給傳感器的激勵，SIG+和 SIG-為稱重傳感器的輸出；對于六線制傳感器，會多出 2根粗線的線SENS+和SENS-即為反饋正和反饋負，每個 稱重傳感器都有一個mv/v的特性，它輸出的mv信號與接 收到的電壓密切相關，SENS+和SENS-實際上是稱重傳 感器內的一個高阻抗回路，可以將稱重模塊實際接收到 的電壓反饋給稱重模塊，稱重模塊通過內部的比較器對 輸出的供電電壓進行調節。

四線制接法的稱重傳感器對二次儀表無特殊要求， 使用起來比較方便，但當電纜線較長時，容易受環境溫度 波動等因素帶來的干擾影響，從而影響計量設備的計量性能；六線制接法的稱重傳感器要求與之配套使用的二 次儀表具備反饋輸人接口使用范圍有一定的局限性，但 不容易受環境溫度波動等因素帶來的影響，在精密測量 及長距離測量時具有一定的優勢。

稱重傳感器要接四線還是六線首先要看設備的硬 件要求是怎樣的，原則是：傳感器能接六線的不接四線， 必須接四線的就要進行短接。一般的稱重傳感器都是六 線制的，當接成四線制時，電源線（EXC+、EXC-)與反饋 線（SENS+、SENS-)就分別短接了。SENS+和SENS-是 補償線路電阻用的。SENS+和EXC+是通路的，SENS-和 EXC-是通路的。

傳感器是四線制傳感器，那么在接線盒上將傳感器 的SENS+與EXC+短接，SENS-與EXC-短接，這樣從接線 盒出來后傳感器就變成了六線制了，通過專用的傳感器連 接電纜，連接至稱重模塊即可。如果稱重模塊和傳感器 距離很近，比如幾米，那么只需在稱重模塊上將SENS+與 EXC+短接，SENS-與EXC-短接即可。

滕州中聯水泥有限公司在脫硫石膏皮帶秤設備安 裝調試時即遇到一例情況。皮帶秤使用四線制稱重傳感 器，設備距離電力室控制柜為200m左右，皮帶秤運轉過 程中經常出現失速、計量反饋值波動等情況從而影響水 泥成品質量，經現場檢查發現在計量過程中出現稱重信 號丟失的情況，經多次測試確認為稱重信號丟失及輸入 mv信號波動較大導致皮帶秤最大速度運行和反饋波動較 大；現使用的計量?jī)x表稱重傳感器接線端子為六線制端 口，通過短接稱重模塊8瓦~8±和瓦叉匸±解決了皮帶秤失 速波動的情況，短接后使用效果顯著。

3.稱重傳感器的故障排查

檢查）一分析（故障原因）一檢測（通過測試確定故 障）一修復（更換或修理）一檢定（校準）。根據滕州中聯 水泥有限公司計量設備稱重傳感器出現的故障情況總結 方法用于分析判斷。

(1)外觀觀察法。觀察傳感器的外觀是否有變形、 裂痕等情況，是否被物料卡住，有此情況立即更換或清理 傳感器。

(2)測試阻抗法。將傳感器的輸出、輸入線拆掉，用 萬用表分別測量輸入線和輸出線的阻抗值和信號電纜與 屏蔽層間的絕緣阻值，測試結果不符合傳感器規格要求 即可判斷為傳感器損壞。

(3)檢測信號輸出法。稱重傳感器輸出的信號為mv 信號，在空秤狀態下，傳感器端保留電源線，拆掉信號 線，用萬用表檢測輸出信號的mv值，此數值正常情況下 是小于傳感器的最大輸出值的，每只傳感器都有靈敏度

(mv/v)，激勵電壓，它的最大輸出值即為：激勵電壓X 靈敏度，超出范圍即可判斷損壞。

除上述情況之外還可能存在如外部干擾、稱重模塊 故障等情況，這就需要我們電氣人員在調試過程中思路 清晰，認真仔細，積極的總結和積累經驗。
