本文介紹了液壓翻板地磅調整四角的方法。通過建模分析，重點介紹了 歸一法的調整過程，同時簡單介紹了模糊法，該方法方便現場調整四角，為用戶節省了大量 搬運柱碼的工作量。

液壓翻板地磅是集電子稱重和自動卸載于 一體的散糧汽車卸車裝置。它不僅適用于各類糧 食倉庫、加工廠等對散粒體糧食，如小麥、大豆、 玉米、花生、稻谷等的稱重和卸載，同時也廣泛 適用于化工、冶金、礦山及一切有散狀物料接收 作業的單位和部門。一用戶根據工藝需要訂購我 公司100噸液壓翻板汽車衡，最大稱量100t，臺 面尺寸20mx 3m，稱重傳感器采用8只50噸的橋 式傳感器（BM-LS-50，橫向傳感器間距為 2660mm，縱向傳感器間距6000mm。

一、調整橫向兩只稱重傳感器顯示一致

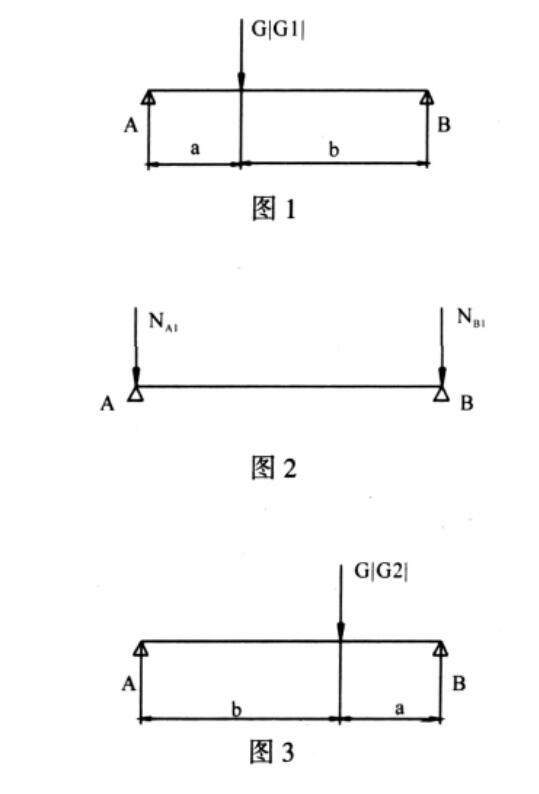

首先清理秤體及秤體周圍的物料。找一兩軸載重車，軸距、輪距盡可能短，總重盡可能重。 如果載重車輪距較大，相當于每次壓在某傳感器 點時，橫向與它相鄰的傳感器也承受部分重量， 承受重量的比例與停車的位置和輪距有關?，F(xiàn)實 生活中，載重車的輪距與載重有一定的比例關系， 通用的載重車沒有能正好壓在傳感器點上的，而 且偏離的還不少。如果近似地認為載重車重力作 用于傳感器點上，調了這只傳感器的微調，另一 只也會有變化。因此，載重車的軸距、輪距越短， 載重車重力越能模擬砝碼作用于該傳感器點上。 現場找到的兩軸載重車參數為：軸距3.9米，輪距 1.4米，后輪為雙排輪，輪胎直徑0.85米，總重約 20噸。預熱儀表后，進入校秤狀態，儀表以十分 之一的分度值（也就是0.1d顯示。依次讓載重 車壓在一側A的傳感器點附近，記下每一個點的 示值。受力如圖1所示（為簡化分析，忽略秤體 重量，以下均相同），等效受力圖如圖2所示。再 將載重車開到另一側B的傳感器點附近，記下每 一個點的示值，受力如圖3所示，等效受力圖如 圖 4 所示。

各字母含義如下：

A—A側的傳感器 B—B側的傳感器 G—載重車總重量

Mi—載重車靠近A側傳感器點時，A傳感器 的受力

Nbi—載重車靠近A側傳感器點時，B傳感器 的受力

乂2—載重車靠近B側傳感器點時，A傳感器 的受力

Nb2—載重車靠近B側傳感器點時，B傳感器 的受力

ATa—A傳感器受力為G時，儀表示值與標 定值的差值

ATb—B傳感器受力為G時，儀表示值與標定 值的差值

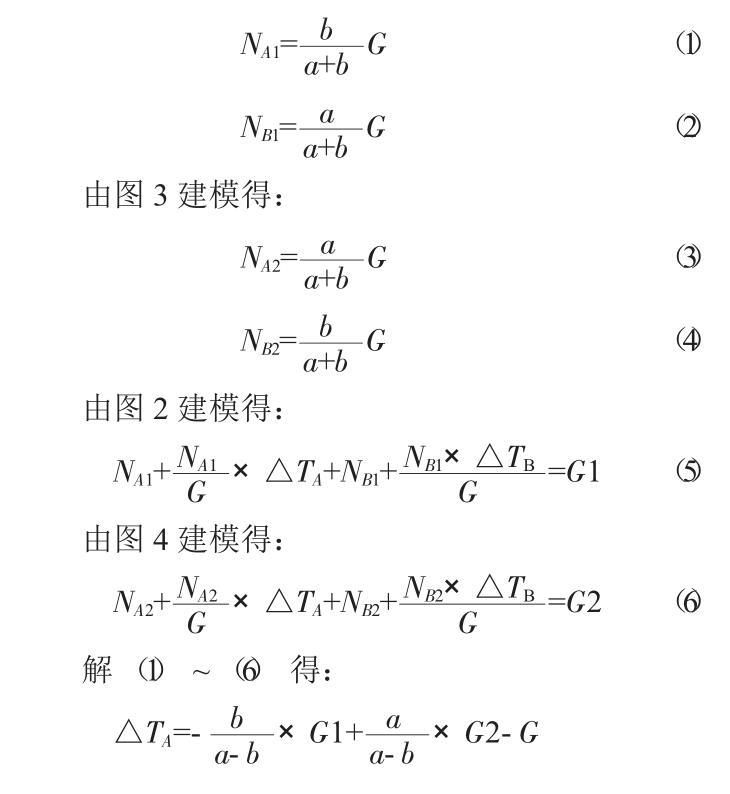

G1—載重車靠近A側傳感器點時，儀表示值 G2—載重車靠近B側傳感器點時，儀表示值 a—傳感器點至載重車中心線的水平距離 b—傳感器點至載重車中心線的水平距離 由圖1建模得：

1 (D由圖 2建模得：

N

由上式可知：當G1=G2=G時，ATa=ATb=Qc 以A側傳感器點為基準，調整B側傳感器微 調后，使儀表顯示為G3，受力如圖5所示。

I載重車總重量

G3—載重車靠近B側傳感器點時，以A側傳 感器點為基準，調整B側傳感器點的微調后，儀 表應顯示的數。

由圖3、圖5建模得：

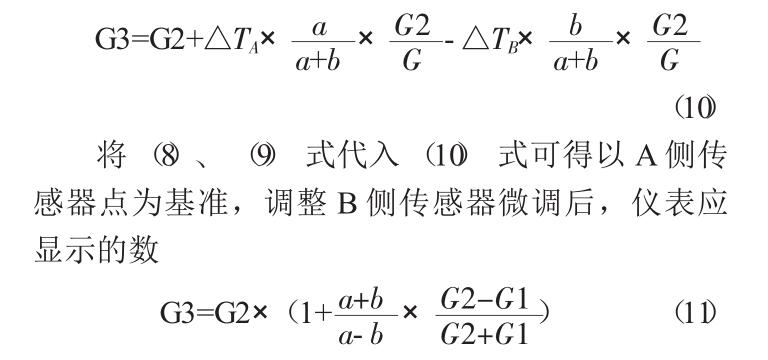

將（8、()式代入（10式可得以A側傳

感器點為基準，調整B側傳感器微調后，儀表應 顯示的數

」 ’…1 (1D

考慮到秤體重量等因素的影響，重復以上過 程，直至載重車在A側的傳感器點附近與在B側 的傳感器點附近時，儀表的示值都相同為止（在 允差范圍內，盡可能小些>。

二、調整縱向四組稱重傳感器顯示一致 將上面調成一致的兩只傳感器作為一組，讓載重車依次壓在每一組傳感器點的中間，記下每 一組傳感器點儀表的示值。同時增大或減小每一 組傳感器點的微調電阻，使每一組傳感器點上儀 表的示值都相同。

三、調整橫向傳感器顯示一致

將橫向兩只傳感器調成一致，作為一組再調 整所有的組一致的方法，簡稱歸一法。也可將載重車依次壓在母?jìng)€(gè)傳感器點上，記錄下8個傳感 器點的讀數，直接將所有點的讀數往中間某一值 上調。將較小的調大些，將大的調小些，重復多 次，也可將8個傳感器點的讀數調成一致。這種 方法被稱為模糊法。歸一法需要計算，一般需重 復次數少些。模糊法不需計算，一般需重復次數 多些。

四、用砝碼調整四角

按照檢定規程校四角的砝碼量應為14噸，因 為用戶只有10噸砝碼（每個砝碼25公斤，共400 個)，所以就用10噸砝碼校四角。重新校準零點 后，將10噸砝碼均放在秤體上，校準稱量。再將 10噸砝碼依次放在每一個傳感器點上，檢查誤差 是否在允差范圍內，如果不在允差范圍內，還需 要調整微調電阻，使誤差滿足要求。通過現場檢 驗，每一個點都在允差范圍內，不需調整，為用 戶節省了大量搬運砝碼的工作量。

五、結束語

由于液壓翻板地磅噸位較大，按照檢定規 程的要求，校準各個點需要的砝碼量也較大，按 每個點調試一次、檢驗一次計算需搬動砝碼四、 五百噸。如此大的工作量，迫使企業現場想辦法 減少工作量?，F(xiàn)場調四角的方法較多，每一個企 業可因地制宜，根據現場條件制定比較省事省力 的方法。有條件的計量檢定部門有1噸的圓輥?zhàn)?/span> 砝碼，校四角比人工提20公斤或25公斤方便多 了，工作量也小很多，值得大力推廣。
