地磅廠家關于XY1 型應變傳感模擬器測試方法的研究

本文介紹了關于 XY1 型傳感模擬器的測試方法。

1.概述

XY1 型應變傳感模擬器可以模擬應變式稱重、測力、壓力、扭矩、加速度等各種傳感器的標準輸出信號，用來校準、檢驗相應的顯示儀表，調試各種自動衡器和自動化系統。

2.測試方法

XY1 型應變傳感器模擬器的工作原理就是通過傳感器接口激勵電壓連接到 LDO 穩壓器和精密電阻網絡，穩壓器產生工電路工作的穩定電壓，精密電阻網絡產生的參考電壓通用電壓選擇開關送到 D /A 轉換器作為基準電壓。D /A 轉換器在單片機的控制下，輸出與激勵電壓相關的信號電壓到電阻網絡，經電阻網絡變換后的模擬傳感信號的輸出電壓通過傳感器接口輸出。

由這個原理可以看到，對于 XY1 應變傳感器模擬器，需要考核的就是其輸入端與輸出端的準確與否，也就是要測試其激勵電壓與在一定激勵電壓下的電壓輸出的準確性。

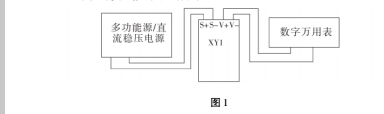

測試接線如圖 1 所示:

應變傳感模擬器的激勵電源端 S + 與 S － 端接多功能源或者直流穩壓電源 ，鑒于直流穩壓電源的電壓精度及穩定性不如多功能源，在實際測試中，采用高精度的多能能源比較好; 應變傳感模擬器的電壓輸出端 V + 與 V－ 連接到數字萬用表，一般選用 6 位半的臺式表。這里比較重要的是多功能源輸出的電壓正負端要與 XY1 上

的正負端一致 ，否則會造成模擬器的嚴重?fù)p壞，而且電壓不能超過 20. 5V。

XY1 型應變傳感模擬器電壓輸入有兩個檔位，分別為“( 5 ～ 10) V”與“( 10 ～ 20) V”。先把檔位放在“( 5 ～ 10) V”檔，用多功能校準源給 XY1 型應變傳感模擬器一個 10V 的電壓信號作為應變傳感模擬器的激勵信號，待XY1 進入初始化狀態后，預熱 0. 5 小時，然后再進行測試前的零位與滿量程調整。

零位調整的方式: 在初始化狀態下按下 XY1 界面鍵盤的【校準 1】鍵，然后連按四個【零點 0】之后按【確認】鍵，查看 6 位半數字萬用表上的電壓顯示，如果萬用表上的電壓示值不為 0，則需要按【增加】或者【減小】按鍵，以調整電壓輸出使得萬用表上的電壓在 0 ± 0. 0002V 的范圍內，再按【確認】鍵保存該調零設置。

滿度調整的方式: 待零位調整之后，再按【校準 1 】鍵，連按四次【滿量程 8】后按【確認】鍵，查看數字萬用表的電壓顯示是否在 0 ± 0. 0002V 的范圍內，如不是則按【增加】或者【減小】按鍵以調整，再按【確認】鍵，這個時侯數字萬用表上的顯示的理論值是 20V，如果顯示的電壓不在 20V ± 0. 0002V 之間，則按【增加】或者【減小】按鍵以調整，再按【確認】鍵以保存。

待零位調整與滿度調整之后，就可以進行測試。按【校準 1】鍵，連按四次【激勵電壓 4】后按【確認】鍵，然后輸入多功能源的激勵電壓 10. 00，即【1】【0】【?！俊?/span>0 】【0】，隨后改變多功能源的電壓輸出，從 10V 到 5V 變化，查看模擬器屏幕上顯示的激勵電壓是否正確; 把輸入的激勵電壓改為 10V，再按【確認】鍵，屏幕顯示 2. 0000，按【減小】鍵改變信號輸出設定，從 2mv /V 依次遞減，查看數字萬用表上的電壓值是多少。

同樣的，“( 10 ～ 20) V”檔的測試過程同上，唯一變化的就是激勵電壓從 20V 遞減到 10V。

3.結束語

在實際操作中，XY1 型應變傳感模擬器的調零與調滿度容易發生漂移，故在進行激勵電壓測試與輸出電壓測試時盡量不要多停頓，以免零位與滿度漂了之后對測試數據有影響。
