本文介紹了非接觸式IC卡技術在地磅微機管理系統中的應用，介紹了系統的組成和工作原 理，該系統大大地提高工作效率，具有一定的參考應用價值。

引言

地磅是一種大型稱重儀器，廣泛應用于煤 炭、冶金、電力、港口、倉儲等行業，可滿足貿易、運 輸、儲存時快速精確稱量的需要。為了提高其可靠性、 準確性以及自動化程度，將非接觸式1C卡技術應用于 衡器行業，組成一種新型微機管理系統，實現稱重車 輛車號等信息的自動識別，并且能夠?qū)?/span>1C卡中的信 息傳送給計算機，進行數據處理和分析使用。

1.非接觸式IC卡技術簡介

IC (Integrated Circuit)卡是集成電路卡,帶CPU 的IC卡稱智能卡。非接觸式1C卡也稱無線卡、射頻 卡或電子標簽，由1C芯片、感應天線組成，封裝在一 個標準的PVC卡片內，芯片及天線無任何外露部分。 它是世界上最近幾年發展起來的一項新技術，成功地 將無線射頻識別技術（Radio Frequency Identification,簡稱RFID)和IC卡技術結合起來，結 束了無源(卡中無電源)和免接觸這一難題,是電子器件 領域的一大突破。它利用無線射頻方式進行非接觸雙 向通信，以達到識別目的并交換數據。識別距離范圍 從幾十厘米至幾米，且根據讀寫的方式可輸入數千字 節的信息，同時還具有極髙的保密性。此技術適用的 領域包括物料跟蹤、運載工具和貨架識別等要求非接 觸數據采集和交換的場合，要求能頻繁改變數據內容

的場合尤為適用。

1.1非接觸式IC卡的工作原理

非接觸式1C卡與讀卡器之間通過無線電波來完成 讀寫操作。二者之間的通訊頻為13.56MHz。非接觸 式1C卡本身是無源卡，當讀寫器對卡進行讀寫操作 時，讀寫器發出的信號由兩部分疊加組成：一部分是 電源信號，該信號由卡接收后，與本身的L/C產生一 個瞬間能量來供給芯片工作。另一部分則是指令和數 據信號，指揮芯片完成數據的讀取、修改、儲存等，并 返回信號給讀寫器。

讀寫器則一般由單片機、專用智能模塊和天線組 成，并配有與PC的通訊接口、打印口、I/O 口等，以 便應用于不同的領域。

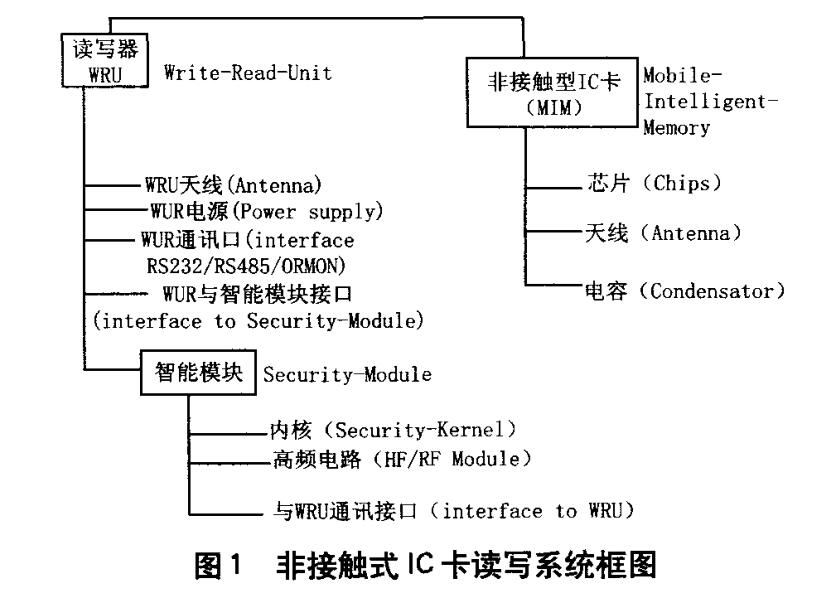

1.2非接觸式IC卡讀寫系統框圖

在設計中，充分利用卡號的唯一性，把卡號、車 號、密碼及車輛相關信息混在一起進行加密，即便1C 卡遺失或損壞，只需把讀寫器中的信息稍加修改就可 換發新卡，不會對持卡人造成任何損失。該項技術目 前已廣泛應用于高速公路收費站和大型停車場，技術 成熟、可靠。

非接觸式1C卡內無電池，其工作時從照射到其表 面的射頻能量中提取電源，可以長期免維護，并具有 讀寫距離遠、價格低廉、制作方便的特點。非接觸式 1C卡工作頻率大于400MHz，可識別距離為6 ~ 9m， 識別速度200km/h以下。非接觸式1C卡可放在駕駛 室內或固定于車輛上，當車輛駛近入口或出口時，讀 寫器即可自動讀取非接觸式1C卡內的數據。讀寫器讀 出非接觸1C卡信息的誤碼率低于10-7，適合于全天候 工作，不受雨天、溫度等環境的影響；工作穩定性和 抗電磁干擾性能強。

2.系統組成和工作原理

2.1系統組成

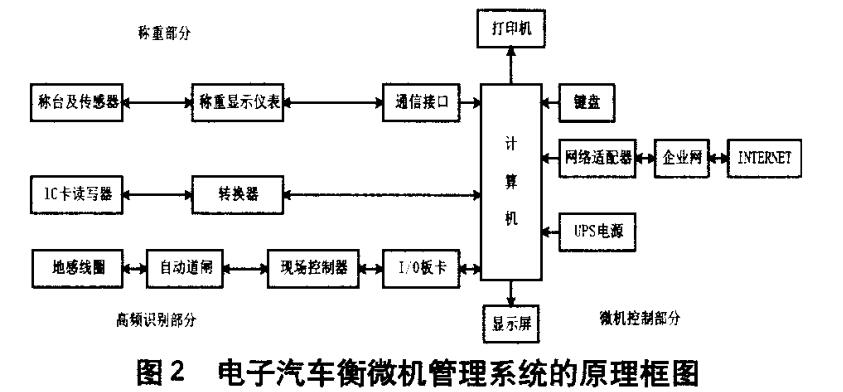

基于非接觸式1C卡技術的地磅微機管理系 統的原理框圖如圖2。

在有兩臺或兩臺以上地磅的時候，把每臺 地磅的工作站都通過集線器與服務器相連接， 這樣就構成了一個小型的局域網。系統可以根據需要 有選擇地對每一輛汽車或者每一臺地磅的稱重 數據進行統計、匯總報表，并打?。贿€可以通過與 INTERNET相連，實現數據共享、遠程數據傳輸功 能。

該系統在每一臺地磅的入口（或出口）處 各有一套讀寫器、自動道閘和紅綠信號燈，自動控制 功能可用一個控制柜來完成，控制柜及計算機系統均 置于控制室內。該系統由稱重、髙頻識別、微機控制 三大部分組成。

稱重部分：主要由承重臺、稱重傳感器、稱重 顯示控制器三部分組成?？梢愿鶕?jù)不同要求配置計算 機、打印機、大屏幕顯示器等裝置，具有靜、動態稱 重、數字顯示、打印報表及數據處理等多種功能。

高頻識別部分：主要由智能1C卡、讀寫器、自 動道閘、地感線圈、紅綠信號燈、現場防護控制箱、控 制電纜、有線傳輸裝置等組成。

微機控制部分：由工作站、串口板卡、I/O板 卡集線器、網卡、打印機、服務器組成，主要有I/O 輸入輸出板卡、轉換接插件、開關電源、轉換器件、接 地導軌、控制電纜組成，完成由工作站到現場執行機 構的控制、通信等過程處理和數據信息的處理、監控 與INTERNET互聯,實現企業內部數據共享和與上級 主管部門的通訊。

2.2系統工作原理

該系統工作過程共有無卡和有卡兩種狀態：無卡 狀態時，控制系統工作在手動方式，人工控制道閘的 升起、落下，錄入車輛、單位、司機和信號燈的顏色 等信息，然后進行計量，并完成計量數據的管理存儲 等工作。有卡狀態時，控制系統工作在自動運行方式， 選擇靜態或動態稱重方式，自動道閘初始為落下狀態。 當持有非接觸式1C卡的車輛開到地磅入口時，自動 識別系統首先要對1C卡進行驗證，是否為注冊的非接 觸式1C卡。如為非注冊非接觸式1C卡則系統不予認 可。如果是注冊過的非接觸式1C卡，則紅綠信號燈的 綠燈點亮，自動道閘升起，需計量的車輛可以開到地磅上進行計量。當車輛完全開到汽車衡上時，紅綠 信號燈的紅燈點亮自動道閘落下，以阻擋后面車輛的 進入；計量控制部分進行計量，同時大屏顯示器實時 顯示稱量數據，微機完成各種數據的儲存、統計和打 印工作。車輛開下地磅，紅綠信號燈熄滅，至此一 個稱量過程完成，可以進行下一次的稱量。

1C卡讀寫范圍可達6~9m,因此，卡車司機不用 下車，只需拿出卡對著讀寫器晃一下即可，這種方式 有三個優點：1)空車到位才能刷卡，是加強管理的組 成部分;2)避免使用接觸刷卡時司機要長時間伸出胳 膊，而且后車廂又容易碰到讀寫器；3)可以節省上、 下秤臺的時間，特別是在車輛集中的情況下，可以極 大地提髙工作效率。同時，司機刷卡時，外置式高亮 度LED電子顯示屏向其顯示車號，以便校核。

3.結論

本文介紹了將非接觸式1C卡技術應用于地磅的一種新型管理系統，不但拓展了地磅的應 用、增加其產品附加值，還可以達到自動化信息管理 的目的，廣泛應用于煤礦化工、冶金、建材、港口碼 頭等需要集中稱量的地方。取得了初步的社會效益和 經濟效益。
